Aménagement garage
Bonjour à tous,
Je commence à travailler sur un projet de modification de mon garage actuel.
Il est actuellement en 2 parties :
- une partie maçonnée de 8m de long sur 3.9m de large avec une couverture en tuiles que je vais devoir refaire dans un avenir proche (tuiles HS, chevrons cintrés...).

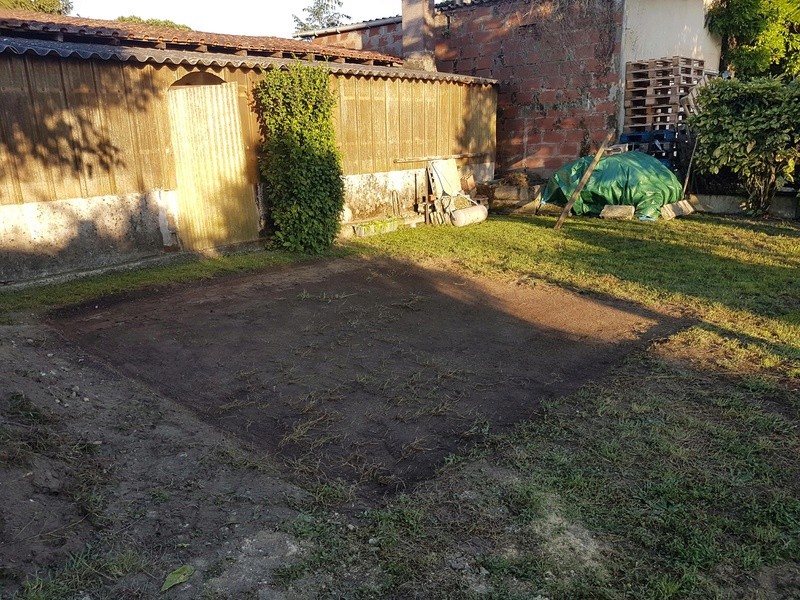

- une partie couverte en éverites de 8m de long sur 3m de large, les éverites sont fixées à une ossature métallique.
J'ai déjà commencé à ouvrir cette partie l'été dernier, mais l'idée est de faire quelque chose de propre.
Mon projet est de supprimer la couverture avec l'ossature métallique et les éverites, bâtir une pièce de 5m x 3m au fond et le reste ouvert sur l'extérieur comme une terrasse couverte,avec un poteau en béton, le tout recouvert de tuiles, dans le prolongement de la partie maçonnée couverte actuellement.
Mes questions sont :
- La largeur de 2.3m du mur du garage jusqu'au poteau en béton me semble trop longue pour des chevrons de 63x75 identiques à ceux du garage ?
- J'aimerais ajouter 2 pannes sur l'extension que je compte bâtir, dans le but d'abattre le morceau de mur porteur actuel entre le garage et la future extension (celui qui comprend une porte et une fenêtre, voir ci dessous en rouge) pour créer un garage en "L", mais celà vous semble-t-il réalisable? La portée de 1.45m entre la dernière panne du garage existante et la panne P1 que je compte implanter n'est elle pas trop longue? L'implantation de la nouvelle panne P1 vous semble-t-elle réalisable en abattant la portion de mur porteur en rouge ci dessous? J'ai ajouté une panne P2 de manière à ce que les chevrons de 63x75 n'aient pas trop de portée au dessus de la partie bâtie.
Merci pour vos retours
Je commence à travailler sur un projet de modification de mon garage actuel.
Il est actuellement en 2 parties :
- une partie maçonnée de 8m de long sur 3.9m de large avec une couverture en tuiles que je vais devoir refaire dans un avenir proche (tuiles HS, chevrons cintrés...).
- une partie couverte en éverites de 8m de long sur 3m de large, les éverites sont fixées à une ossature métallique.
J'ai déjà commencé à ouvrir cette partie l'été dernier, mais l'idée est de faire quelque chose de propre.
Mon projet est de supprimer la couverture avec l'ossature métallique et les éverites, bâtir une pièce de 5m x 3m au fond et le reste ouvert sur l'extérieur comme une terrasse couverte,avec un poteau en béton, le tout recouvert de tuiles, dans le prolongement de la partie maçonnée couverte actuellement.
Mes questions sont :
- La largeur de 2.3m du mur du garage jusqu'au poteau en béton me semble trop longue pour des chevrons de 63x75 identiques à ceux du garage ?
- J'aimerais ajouter 2 pannes sur l'extension que je compte bâtir, dans le but d'abattre le morceau de mur porteur actuel entre le garage et la future extension (celui qui comprend une porte et une fenêtre, voir ci dessous en rouge) pour créer un garage en "L", mais celà vous semble-t-il réalisable? La portée de 1.45m entre la dernière panne du garage existante et la panne P1 que je compte implanter n'est elle pas trop longue? L'implantation de la nouvelle panne P1 vous semble-t-elle réalisable en abattant la portion de mur porteur en rouge ci dessous? J'ai ajouté une panne P2 de manière à ce que les chevrons de 63x75 n'aient pas trop de portée au dessus de la partie bâtie.
Merci pour vos retours
Dernière édition par totoche le Mar 14 Nov - 21:32, édité 2 fois
totoche- Messages : 7
Date d'inscription : 06/11/2017
Re: Aménagement garage
Bonjour totoche, j'ai déplacé le sujet dans le forum approprié.
2,3 mètres c'est trop pour des chevrons de cette section. Par contre tu peux ajouter un arba qui part du poteau béton jusqu'au mur sur lequel tu poseras une panne. Cela diminuera la portée des chevrons par deux.
Pour tes autres questions peux-tu mettre des numéros sur les pièces concernées car j'ai du mal à les identifier?
2,3 mètres c'est trop pour des chevrons de cette section. Par contre tu peux ajouter un arba qui part du poteau béton jusqu'au mur sur lequel tu poseras une panne. Cela diminuera la portée des chevrons par deux.
Pour tes autres questions peux-tu mettre des numéros sur les pièces concernées car j'ai du mal à les identifier?
Re: Aménagement garage
Bonjour Michel,
Merci pour ce retour, j'ai mis à jour le premier post en ajoutant des indices sur les différents éléments évoqués.
Si je comprends bien le principe de l'arba, intégré dans le poteau et dans le mur porteur du garage, il me permettrait d'ajouter une panne supplémentaire sur la moitié de la pente de ma partie couverte, comme la panne P2 que j'ai représenté au niveau de l'extension? Quelle dimensions d'arba me conseillez vous?
Je vais essayer de modéliser ça sur mon 3D.
Concernant l'implantation de cet arba dans le pilier, il suffit d'y faire un logement de la même manière que dans le mur du garage ? J'ai peur que cet arba soit positionné très bas, vu que le bout de mes nouveaux chevrons va arriver à 1.80m de haut en fin de pente.
Merci pour ce retour, j'ai mis à jour le premier post en ajoutant des indices sur les différents éléments évoqués.
Si je comprends bien le principe de l'arba, intégré dans le poteau et dans le mur porteur du garage, il me permettrait d'ajouter une panne supplémentaire sur la moitié de la pente de ma partie couverte, comme la panne P2 que j'ai représenté au niveau de l'extension? Quelle dimensions d'arba me conseillez vous?
Je vais essayer de modéliser ça sur mon 3D.
Concernant l'implantation de cet arba dans le pilier, il suffit d'y faire un logement de la même manière que dans le mur du garage ? J'ai peur que cet arba soit positionné très bas, vu que le bout de mes nouveaux chevrons va arriver à 1.80m de haut en fin de pente.
totoche- Messages : 7
Date d'inscription : 06/11/2017
Re: Aménagement garage
Salut Totoche, je suis d'accord avec Michel pour l'arba. Pour qu'il soit le moins bas possible tu peux le positionner dans le même plan que la panne et fixer cette dernière avec des étriers en âme de chez Simpson, où des sabots ordinaires (mais très vilains!!)
Pour la panne P1 , si tu veux garder le même écartement qu'avant, tu pourrais là aussi, mettre un étrier en âme dans l'alignement du mur.
Ps :j'adore les étrier en âmes...
Pour la panne P1 , si tu veux garder le même écartement qu'avant, tu pourrais là aussi, mettre un étrier en âme dans l'alignement du mur.
Ps :j'adore les étrier en âmes...
natchez- Messages : 216
Date d'inscription : 15/01/2016
Age : 46
Localisation : Larmor-plage, Morbihan
Re: Aménagement garage
Bonjour à vous 2,
J'ai mis à jour mon 3D.
J'ai donc rajouté un arba comme vous me l'avez conseillé, pour le moment il est aux mêmes dimensions que les pannes du garage existantes et des pannes P1, P2, P3 et P4 que j'ai ajouté, à savoir 170mm x 80mm.
Savez vous me dire ce qui serait le mieux adapté comme dimensions d'arba et de pannes P1, P2, P3 et P4 ?
En positionnant l'arba ainsi aux dimensions ci dessus, j'obtiens une hauteur de 2m entre l'arba et le sol au plus haut (au niveau de l'accès à la terrasse).
Pour la fixation de l'arba et de la panne P3 j'utiliserai des etriers ou des sabots. Pour implanter les pannes P1, P2 et P4 j'aime autant les implanter dans la maçonnerie directement, comme le sont les pannes du garage, je préfère que ça appuie sur du dur.
Qu'en pensez vous? Dans ces conditions, le fait d'abattre la portion représentée en rouge ci dessus semblerait ok ?
Ce qui m'embête un peu là c'est au niveau de la porte de service que je compte mettre sur l'extension, je n'ai pas la hauteur pour mettre une porte standard de 2.1m de haut.
J'ai mis à jour mon 3D.
J'ai donc rajouté un arba comme vous me l'avez conseillé, pour le moment il est aux mêmes dimensions que les pannes du garage existantes et des pannes P1, P2, P3 et P4 que j'ai ajouté, à savoir 170mm x 80mm.
Savez vous me dire ce qui serait le mieux adapté comme dimensions d'arba et de pannes P1, P2, P3 et P4 ?
En positionnant l'arba ainsi aux dimensions ci dessus, j'obtiens une hauteur de 2m entre l'arba et le sol au plus haut (au niveau de l'accès à la terrasse).
Pour la fixation de l'arba et de la panne P3 j'utiliserai des etriers ou des sabots. Pour implanter les pannes P1, P2 et P4 j'aime autant les implanter dans la maçonnerie directement, comme le sont les pannes du garage, je préfère que ça appuie sur du dur.
Qu'en pensez vous? Dans ces conditions, le fait d'abattre la portion représentée en rouge ci dessus semblerait ok ?
Ce qui m'embête un peu là c'est au niveau de la porte de service que je compte mettre sur l'extension, je n'ai pas la hauteur pour mettre une porte standard de 2.1m de haut.
totoche- Messages : 7
Date d'inscription : 06/11/2017
Re: Aménagement garage
Ca n'inspire pas grand monde ce sujet
totoche- Messages : 7
Date d'inscription : 06/11/2017
Re: Aménagement garage
Tant qu'à refaire la toiture au complet, pourquoi ne pas rehausser tes murs d'un rang de parpaings?
Tu gagnerais ainsi la hauteur nécéssaire pour ta porte? Non?
Tu gagnerais ainsi la hauteur nécéssaire pour ta porte? Non?
natchez- Messages : 216
Date d'inscription : 15/01/2016
Age : 46
Localisation : Larmor-plage, Morbihan
Re: Aménagement garage
Je fais en fonction de mon budget et dans l'immédiat je ne peux pas découvrir le garage.
Dans l'idéal j'aurais préféré raser et faire un vrai garage double de 46m² au sol, plutôt que 46m² dans ces conditions...
Si quelqu'un pouvait me conseiller sur les dimensions d'arba ça serait bienvenu.
Dans l'idéal j'aurais préféré raser et faire un vrai garage double de 46m² au sol, plutôt que 46m² dans ces conditions...
Si quelqu'un pouvait me conseiller sur les dimensions d'arba ça serait bienvenu.
totoche- Messages : 7
Date d'inscription : 06/11/2017
